小電阻接地成套裝置伊諾爾生產廠家

發表日期:2016-06-07 01:01:31   所屬分類:電阻柜技術百科   瀏覽 7541 次

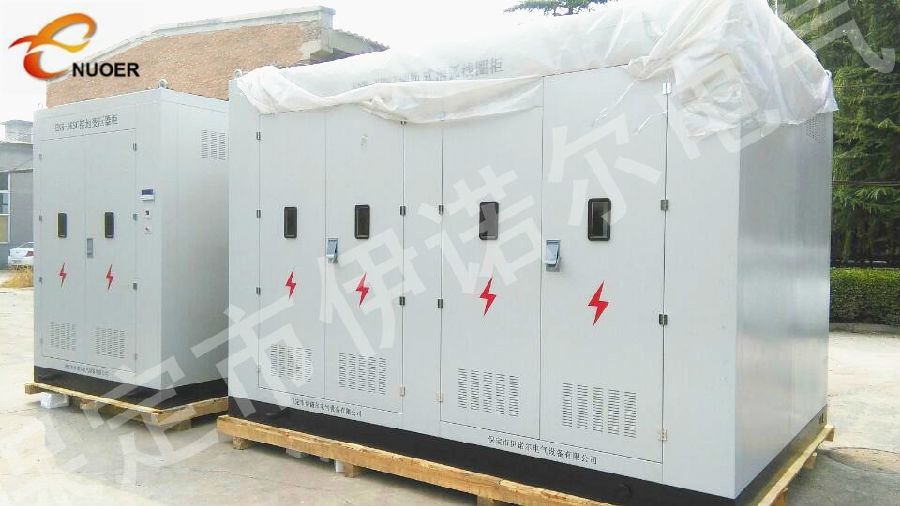

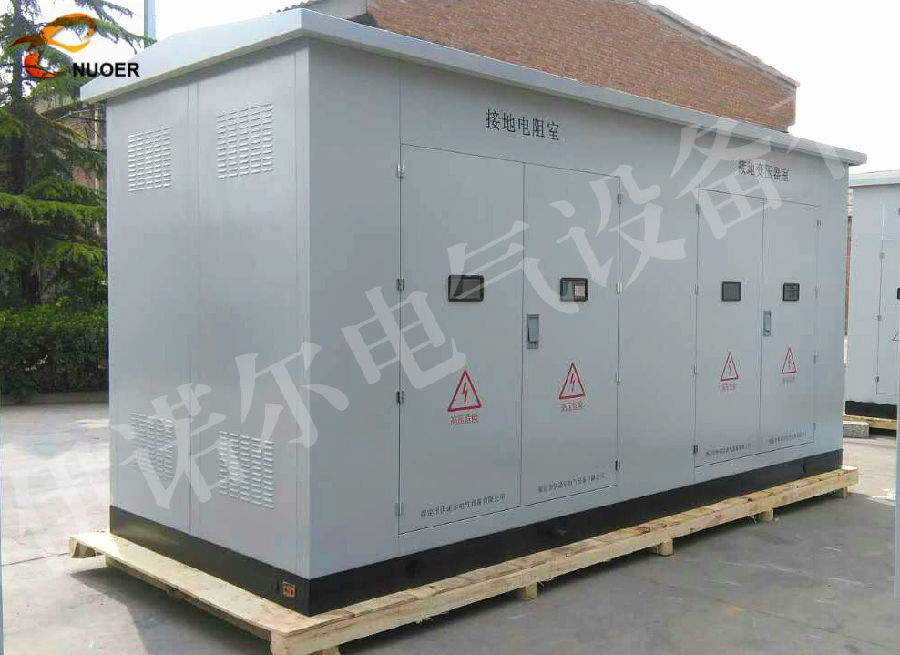

小電阻接地成套裝置由接地變壓器\電阻\電流互感器\監控裝置\外殼等組成。

如何選擇小電阻接地成套裝置中的電阻值?

A、按限制弧光接地過電壓的要求選擇

從降低內過電壓考慮根據TNA模擬和計算機計算,當I 0 ≥Ic時(I 0 為流過中性點電阻的電流,Ic為系統電容電流),可將健全相過電壓倍數限制到2.8倍以下,當I 0 ≥1.5Ic時,可將健全相過電壓倍數限制到 2倍以下。I 0 ≥1.5Ic后,限制過電壓的效果已變化不大了。因此,可按1.5Ic≥ I 0 ≥Ic來選取電阻值。 R 0 = U φ / I 0 。

B、按保證繼電保護靈敏度的要求選擇

從滿足繼電保護靈敏度的角度考慮,K值越大,越好(即Rn越小越好),但是,現在的微機保護一般都有零序保護功能,且電流起動值相當小。不論是經中值電阻或者是經小電阻接地的配電系統,單相接地故障電流遠大于每條線路的對地電容電流,一般都能保證零序保護的靈敏度要求。問題時當接地過渡電阻高時,繼電保護的靈敏度會受到影響。按照a)所選擇的電阻值,當過渡電阻不大于100Ω時,保護靈敏度一般沒有問題,對電纜為主的配電線路,過渡電阻一般都小于100Ω。

C、按降低對通信線路的干擾影響考慮

對于35kV和10kV配電系統來說,在中性點由原來的不接地或經消弧線圈接地方式改為經小電阻接地方式的情況下,當發生單相接地短路故障時,由于接地電流較原來接地方式有所增大,所以配電線路對通信線路的影響也會增大,但增大的程度取決于配電網與通信線路的實際情況,須作具體計算分析和實測。

D、從 對人生安全方面考慮

中性點經小電阻接地配電網在發生單相接地故障時,通過故障點的接地短路電流比較大,引起故障點地電位升高,有可能造成跨步電壓、接觸電壓超過允許值。如果此時人員接近故障點或者是接觸故障電器有可能會造成人員傷亡。所以從降低故障點的跨步電壓和接觸電壓角度考慮,中性點接地電阻阻值越大、越好。



中性點經小電阻接地系統在發生金屬性單相接地故障時,由于保護能正確及時的動作在短時間內切斷電源使觸電人員立即脫離電源,給人身造成的傷害相對而言會比較小。同時,人員在保護動作的時限內接觸故障點的概率是非常小的,所以可以大大的減少單相接地故障時造成人身傷害的事故。電纜線路在發生單相接地時由于外皮的分流作用,入地電流僅有一小部分,所以引起的地電位升高也比較小,一般不會造成危險的跨步電壓和接觸電壓。
